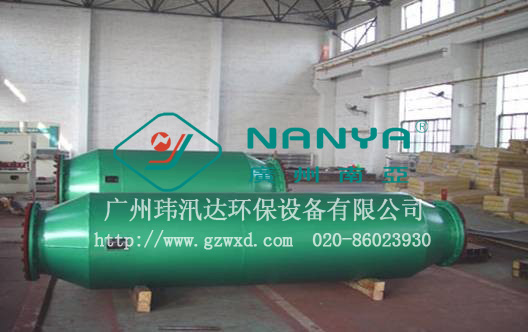

WGX-微孔板管式消聲器
消聲原理：它根據微穿孔板吸聲共振器原理設計，選用雙層穿孔板上下不同穿孔率與板后不同組合、空腔獲得良好的消聲效果。 其消聲量為15～20dB(A)，壓力損失≤7Pa
適用范圍：需要超凈、防塵、防潮、高溫、高氣流、腐蝕性、易燃等空氣、聲環境要求高的醫藥、食品、化工、儀表、電子工業系統中的凈化車間、凈化空調、無菌室、高級賓館等使用。
產品特點：它沒有纖維類多孔吸聲材料粉屑泄出，清潔衛生，是一種純金屬結構的消聲器。它具有吸聲系數高、消聲頻帶寬、壓力損失小、氣流再生噪聲低、能承受較高氣流速度的沖擊、耐溫防潮、不發霉等特點。并按全國通用通風管規格制作與之配套。

WGX-微孔板管式消聲器規格參數
|
序號 |
外形尺寸
mm |
法蘭接口尺寸
mm |
適用流量
（m3/h） |
重量
kg |
|
A |
B |
L |
A1 |
B1 |
流速（3~10m/s） |
|
1 |
780 |
650 |
2000 |
320 |
200 |
750~4610 |
105 |
|
2 |
860 |
700 |
2000 |
400 |
250 |
1172~6120 |
125 |
|
3 |
860 |
860 |
2000 |
400 |
400 |
1650~9500 |
155 |
|
4 |
1080 |
860 |
2000 |
500 |
400 |
2100~12600 |
195 |
|
5 |
1200 |
780 |
2000 |
630 |
320 |
2600~13200 |
205 |
|
6 |
1200 |
1080 |
2000 |
630 |
500 |
4100~19000 |
275 |
|
7 |
1300 |
1080 |
2000 |
800 |
500 |
5500~26500 |
320 |
|
8 |
1300 |
1300 |
2000 |
800 |
800 |
7200~35000 |
380 |
|
9 |
1500 |
1300 |
2000 |
1000 |
800 |
8200~42000 |
425 |
注：以上僅為部分產品規格型號，可按用戶實際使用要求進行設計制造.
|
